COMPACT COIL LINE CDSF-3-1600 UP TO 3 MM THICKNESS

COMPACT COIL LINE CDSF-3-1600 UP TO 3 MM THICKNESS

​COMPACT COIL LINE CDSF3-1600 up to 3 mm thickness

Le nostre Linee Compatte Garantiscono il miglior Compromesso per chi non abbia SPAZIO sufficiente per installare una Linea Tradizionale in 3 pezzi, nelle Linee Compatte la raddrizzatrice è equipaggiata da Servomotore e relativo Sistema di Controllo per fare anche la funzione dell'Alimentatore.(Lo spazio è un problema per tutti, di conseguenza tutti oggi chiedono linee compatte)
Trattandosi di un Compromesso non si potranno pretendere le prestazione di una Linea Tradizionale dove il semplice Alimentatore a due rulli ha una Dinamica molto più favorevole sia per le accellerazioni e le decellerazione che per la precisione di Avanzamento
in particolare le Linee Compatte sono poco adatte ai nastri sottili e delicati specialmente quando si abbia a che fare con superfici lucide o che non sopportano segni dei rulli o obreggiature, sono invece molto indicate per materiali di medio-grosso spessore anche alta resistenza dove il controllo ansa della normale raddrizzatrice porterebbe ad una lunghezza esagerata:

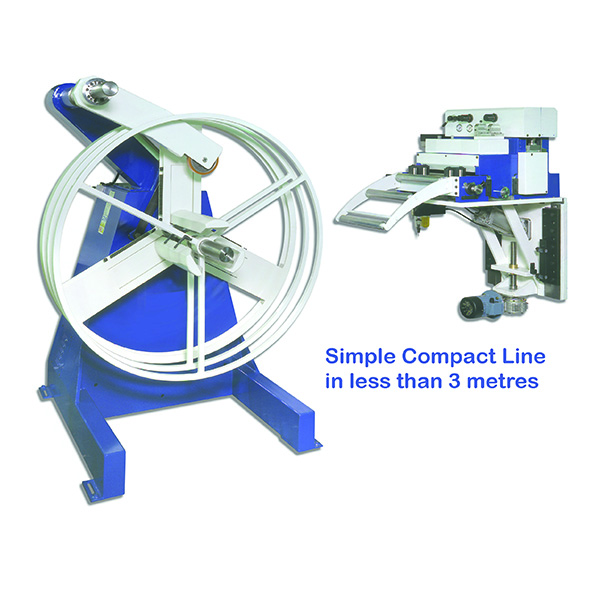

La linea Compatta necessita di uno spazio dai 3/4  metri a secondo del tipo che si sceglie, senza accessori come tavole di introduzione può occupare uno spazio di circa tre metri con le tavole ci vogliono 4 metri di spazio (la linea tradizionale occupa invece dagli 8 agli 11 metri)

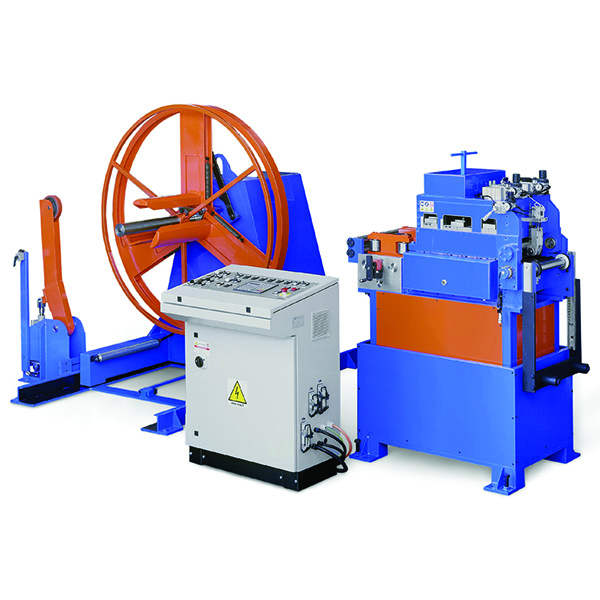

La Linea Compatta è composta da un Aspo Svolgitore motorizzato a velocità variabile, con braccio pressore pneumatico e con culla di carico ed altri accessori per chi abbia il buon senso di acquistarli.

Dopo L'Aspo Svolgitore c'è direttamente il Raddrizzanastro/Alimentatore, meglio se con l'opzional Tavole di introduzione nastro e con Testa Apribile ad ogni colpo della pressa per assestamento del nastro in caso di piloti nello stampo

Le Raddrizzanastro/Alimentatore SSF-60-1600 sono la combinazione di un Raddrizzanastro asservita da
Servomotore Brusshless e CN per il controllo della posizione di Avanzamento.
Configurazione del Raddrizzanastro/Alimentatore
Nr 4 rulli verticali guidanastro in entrata, autocentrant con volantino Manuale
Pinch-Roll in entrata con 2 rulli Ø 60 mm. pressato da cilindri pneumatici
Gruppo di 5 rulli inferiori Ø 60 mm temprati a 62 HRC e rettificati
Gruppo di 4 rulli superiori regolabili, Ø 60 mm temprati a 62 HRC e rettificati
Tutti i rulli inferiori sono sincronizzati da ingranaggi in bagno d'olio
Lo spostamento verticale del gruppo di raddrizzatura é ottenuto da 2 riduttoria vite La regolazione è manuale,
Optional extra motorizzata,programmabile, dinamica alla diminuzione del diametro del coil si autoregola aumentando progressivamente la pressione per ottimizzare la spianatura
Ruota di misura con encoder direttamente sul nastro
Servomotore Brushless abbinato a riduttore a vite 1:10
Velocità max. 66 metri/minuto, Precisione di avanzamento +- 0,2 mm
Nr. 99 programmi di Lavoro con 9 passi ripetibili N. volte
Larghezza del nastro Standard 200-300-400-600-800-1000-1300-1600 mm.
Spessore del nastro 0,7 – 3,3 mm con acciaio normale, fino a 2,5 mm se Inox.
Pulsantiera mobile per comandi manuali con cvo da 3 metri
La macchina è corredata Manuale di Istruzione, Manuale di Sicurezza,Certificato CE


Bisogna ricordarsi che questo è un compromesso dettato dalla mancanza di spazio, per cui prestazioni come Velocità, Precisione di Posizionamento e Spianatura perfetta non saranno mai paragonabili a quelle  che si possono ottenere con una linea Tradizionele in 3 pezzi separati, il perchè è ovvio:

a)Per ottenere una perfetta spianatura bisogna procedere a velocità costante, qui invece si accellera, si va un po alla velocità massima, si decellera, poi per poter svincolare il nastro si apre la testa della raddrizzatrice, queste operazioni limitano l perfetta spianatura del nastro.

b)L'alimentatore è una macchina molto dinamica, curata nella leggerezza, precisione, velocissima, poca inerzia, la raddrizzatrice è una macchina con più rulli più ingranaggi, deve anche raddrizzare, quindi riduttore e motore più grandi, se va bene viaggia alla metà della velocità a cui può viaggiare un alimentatore a due rulli.

c) Bisogna poi considerare che con nastri delicati o comunque con materiali tipo Alluminio, Acciaio Inossidabile e sopratutto quando si deve garantire una qualità senza segni e senza ombreggiature sul materiale, il movimento accellera/decellera rapidamente unito poi allo svincolo dei rulli provocherà sicuramente segni sulla superfice che a volte non sono tollerati.

Questi limiti vanno ben considerati, prendere alla leggerezza la decisione di acquistare una Linea Compatta invece che una di tipo Tradizionale, può costare molto care e a volte rendere impossibile raggiungere certi obbiettivi.

OPTIONAL EXTRA:
Tavola di introduzione inferiore semplice con rullo folle
Tavola di introduzione inferiore con unghione estraibile
Tavola di introduzione e deformazione superiore con rullo motorizzato
Controrulli regolabili 1-2-3-4 linee a secondo della larghezza
Regolazione motorizzata e programmabile dei rulli superiori raddrizzatori
Testa apribile ad ogni colpo per svincolo totale piloti
Regolazione motorizzata altezza scorrimento nastro + 200 mm
